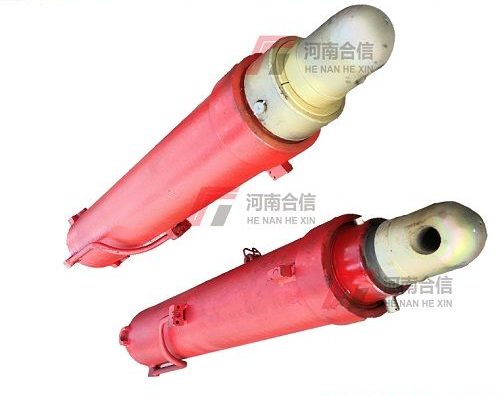

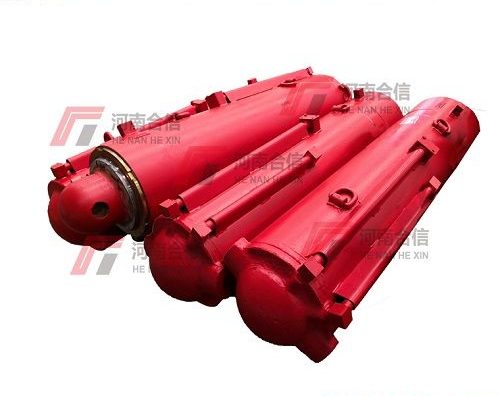

立柱单伸缩 / 双伸缩
缸筒 27SiMn 镗珩 Ra0.4，活柱 42CrMo 镀硬铬后精磨，柱头球面淬火与柱窝着色配研。
- 缸径 φ63–φ600
- 机械加长杆
- 左右立柱成对
液压支架配件
HE NAN HE XIN MINING MACHINERY
配件选型 / 图号核对
17703830783
联系合信
液压支架配件
HE NAN HE XIN MINING MACHINERY
配件不是通用件：同一缸径在不同架型上的行程、杆径、柱头与安装距都不同。按图号配做才能装得上、受得住压。
缸筒 27SiMn 镗珩 Ra0.4，活柱 42CrMo 镀硬铬后精磨，柱头球面淬火与柱窝着色配研。

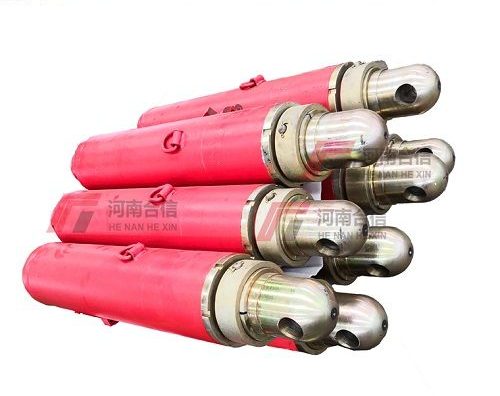

推移、平衡、侧推、护帮、伸缩梁、抬底、底调，按缸径/杆径/行程与安装距逐项对应，密封按压力分级配置。

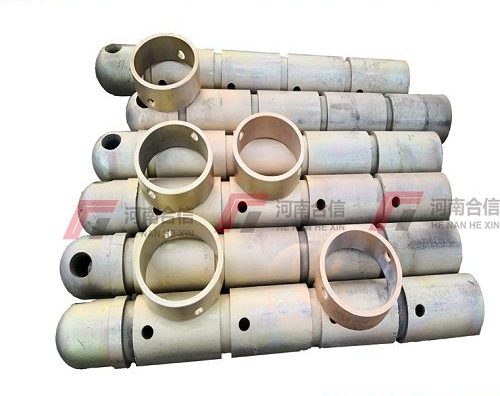

40Cr 调质后中频淬火，外圆磨削配 H 配合；挡销槽、油孔、卡簧位按原图加工，成套配挡销座与压块。

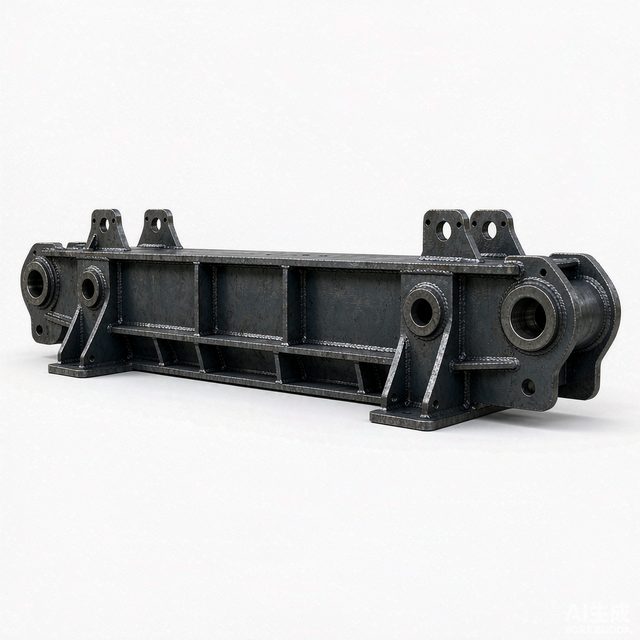

Q690/Q460 高强板下料坡口后焊接，焊后去应力，销孔与运输机耳座按图纸整体镗孔，保证孔距与同轴度。

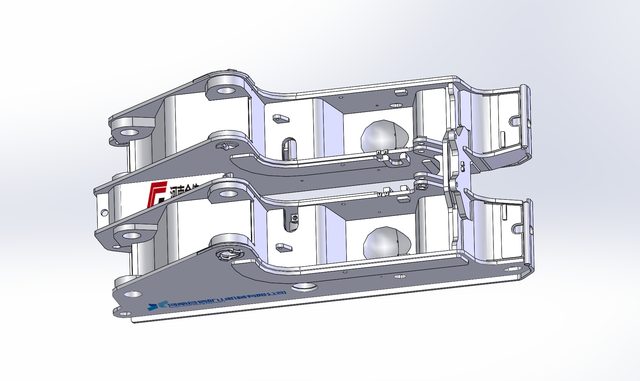

顶梁、掩护梁、尾梁与插板等焊接件按原图放样，主筋板与耳板同胎装配，焊后探伤并校形。

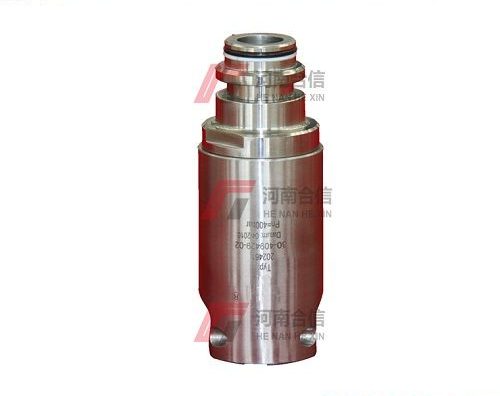

液控单向阀、安全阀、双向锁与操纵阀组配套；密封圈、导向环、防尘圈按介质与压力选型，杜绝混用。

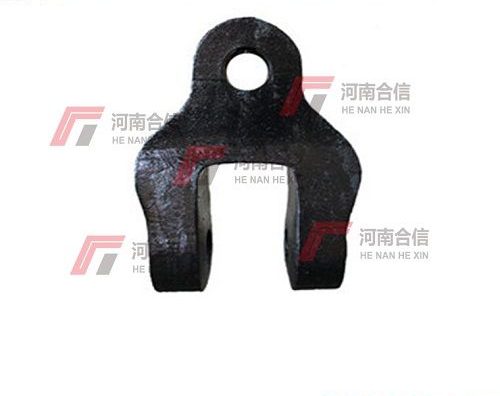

连接头锻造 / 焊接两种

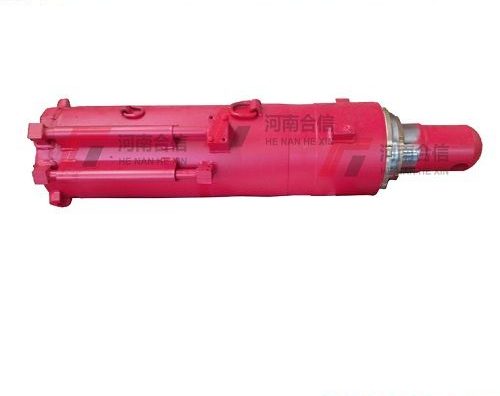

单支千斤顶按行程配做

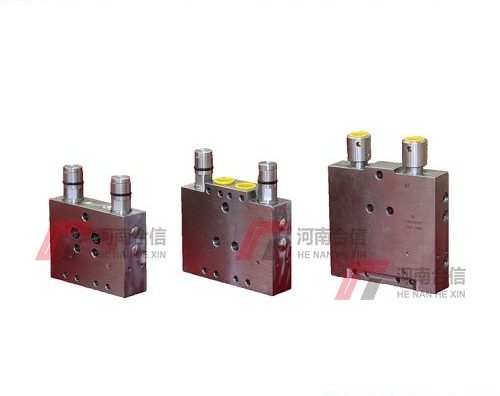

阀块 / 阀组孔道按图加工

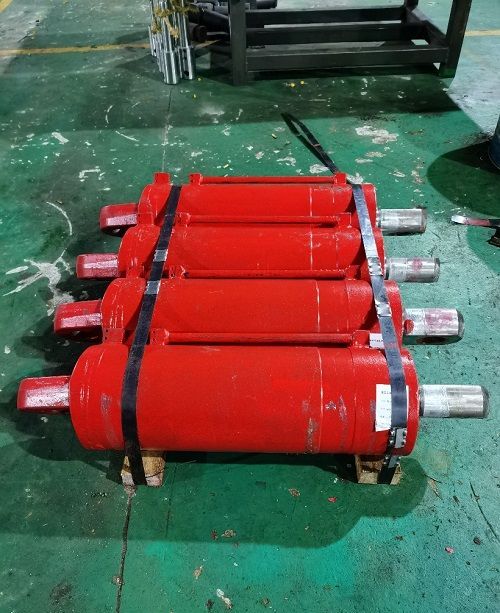

立柱成品整支出厂试压
下表按 ZY4000/15/37Q 掩护式支架随机资料整理：一台支架含 2 根双伸缩立柱与 14 根各类千斤顶，缸径、杆径、行程、数量一一对应，可作为同类架型的配货参照。
| 配件名称 | 型式 | 缸径 / 杆径 | 行程 | 数量 / 台 | 单件重量 |
|---|---|---|---|---|---|
| 双伸缩立柱 | 双伸缩 | φ250 / φ180（柱径 φ235 / φ160） | 2,184 mm（1,012+972） | 2 根 | ≈585 kg |
| 推移千斤顶 | 倒装 | φ140 / φ85 | 700 mm | 1 根 | ≈125 kg |
| 平衡千斤顶 | 普通双作用 | φ140 / φ85 | — | 2 根 | ≈91 kg |
| 侧推千斤顶 | 普通双作用 | φ80 / φ60 | 170 mm | 5 根 | ≈19 kg |
| 护帮千斤顶 | 普通双作用 | φ100 / φ70 | 302 mm | 1 根 | ≈58 kg |
| 伸缩梁千斤顶 | 普通双作用 | φ80 / φ60 | 700 mm | 2 根 | ≈47 kg |
| 抬底千斤顶 | 内注液 | φ110 / φ85 | 250 mm | 1 根 | ≈49 kg |
| 底调千斤顶 | 内注液 | φ125 / φ90 | 170 mm | 2 根 | ≈23 kg |
| 阀类组件 | 液控单向阀 / 安全阀 / 双向锁 | FDY200/50 · FAD200/50 · FDS125/50 · FDS80/50 · FDD80/50 | — | 按图配套 | — |
数据取自该架型随机《使用说明书》千斤顶章节（泵站 31.5 MPa）；整机参数：高度 1,500–3,700 mm、中心距 1,500 mm、初撑力 3,092 kN、额定工作阻力 4,000 kN、推移步距 630 mm、设计重量约 15 t。同系列不同厂家仍有差异，以原厂图号为准。
不同架型的配件磨损位置差别很大，选型时先看架型与操纵方式，再定配件清单。
材质牌号写清楚、工序做到位，配件寿命才稳得住。
结构件按原图数控下料、坡口加工，主筋板与耳板同胎装配，控制焊接收缩。
27SiMn 无缝管正火调质后深孔镗珩，内孔 Ra0.4，圆度与直线度按立柱标准验收。
42CrMo 调质精磨后镀硬铬 0.03–0.05 mm，镀层结合力与孔隙率逐批抽检。
1.5 倍工作压力保压，全行程往复动作，渗漏与压降逐支记录随货交付。
缸筒内壁拉伤、活柱镀层脱落、导向套磨损，都可修复再用。旧柱寄样后先测缸径与圆度，再定镗珩量或换筒方案，费用远低于整支更换。
可以先按型号给出常见配置，但同一型号不同批次、不同厂家的立柱与千斤顶存在差异，最终以原厂图号或旧件实测尺寸为准。
寄一支旧件或提供缸径、杆径、行程、安装距与销孔尺寸，我们按实物测绘出图，确认后投产。
可以。单支立柱、单根千斤顶、少量销轴与连接头都接，成套更换可分批交付，配合检修窗口安排发货。
常规规格按图投产，具体天数按件型与数量确认；急件可先查有无同规格在制或在库毛坯。
